相干传输系统
城域DCI超长传输利器
随着网络云化的加速，业务流量迅速向数据中心集中，全球数据中心的规模急剧扩大。目前数据中心正逐步向网络边缘扩展，覆盖的区域更加广泛。这些数据中心要协同运转，就需要相互之间交互信息，这就有了互连需求，产生了DCI网络，即Data Center Interconnect。目前城域DCI和长途DCI是两大最主要的DCI应用场景，其中城域DCI市场的发展尤为迅速。
DCI面临的主要挑战
带宽
数据爆发式的增长，而光纤资源有限、昂贵
成本
机房租金随着设备高度增加而增加
运维
IT行业针对光网络维护人员及经验不足
易飞扬经济型极简相干解决方案
为此，易飞扬专为数据中心互联打造的相干传输解决方案，具有大容量、体积小、低能耗、简易运维等突出特点，带来超大传输容量、完美匹配数据中心机房的安装条件、以及极简的管理模式，给DCI承载网带来极致的用户体验。

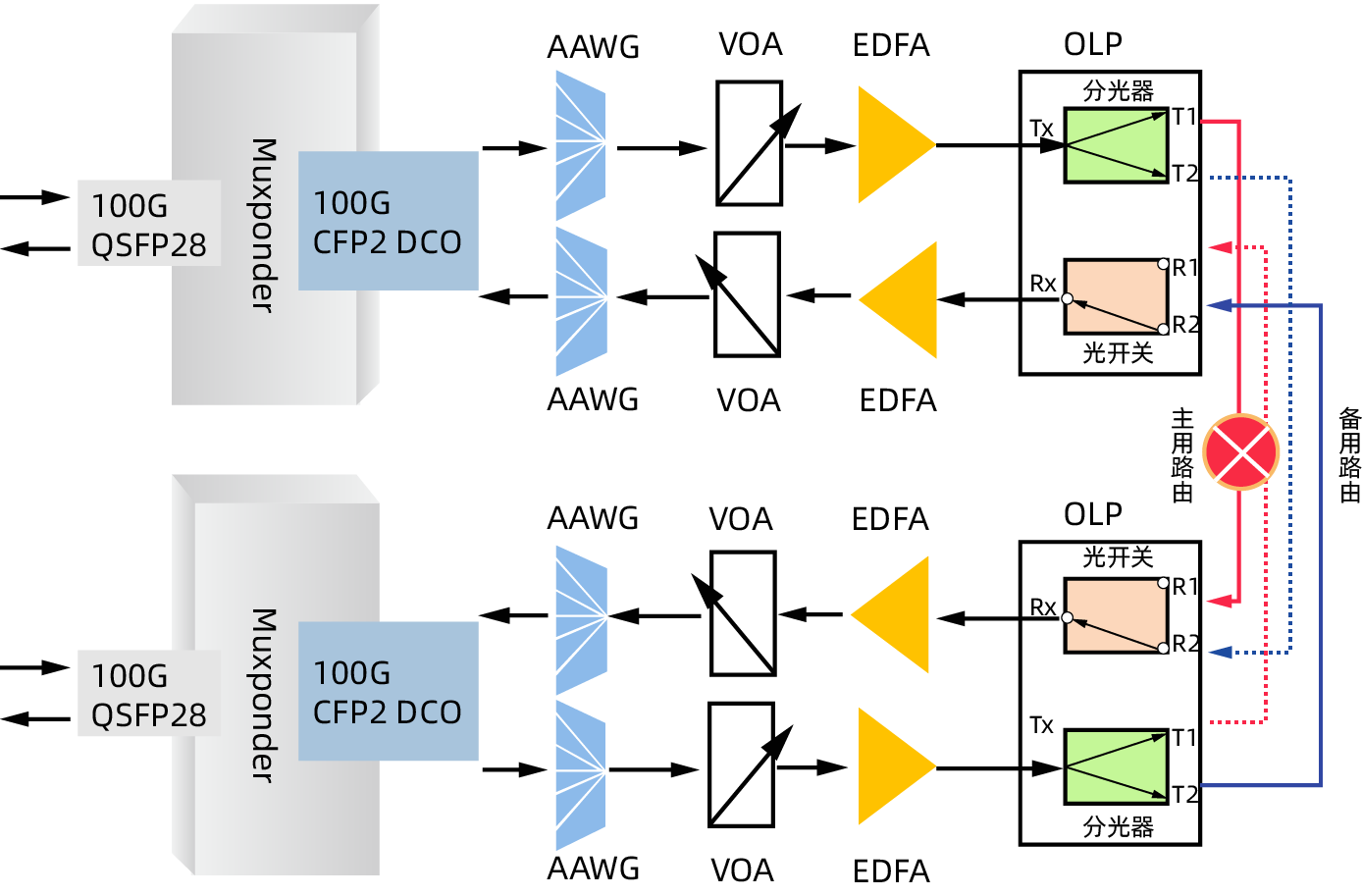

方案说明：客户侧采用100G QSFP28 SR4/LR4光模块，OTU单元实现将1个100GE业务转换为1个100G相干光信号或者将2个100GE业务转换为1个200G相干光信号。

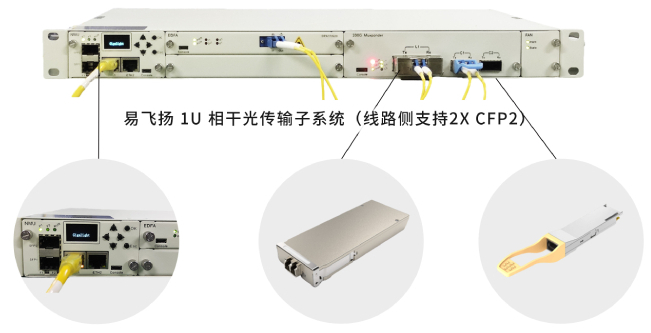

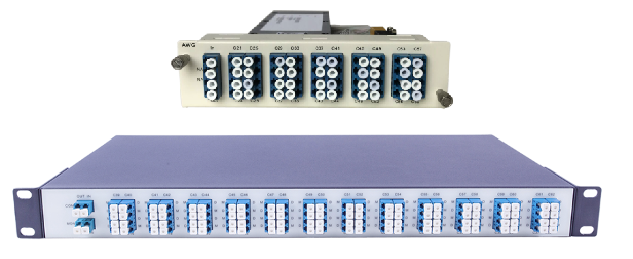

2 × 100G Muxponder客户侧方向配置100G QSFP28 SR4/LR4光模块与客户侧对接，线路侧配置100/200G CFP2 DCO光模块与AWG对接。

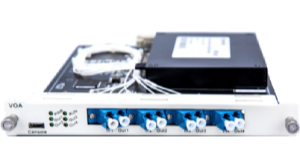

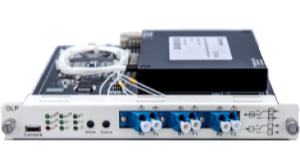

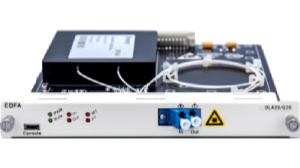

配置EDFA用于提高发送功率及系统接收灵敏度，配置VOA用于链路光功率自适应调整，配置OLP用于光纤自动倒换保护。
相干子系统业务平台介绍
系统平台化
产品模块化
管理统一化
我们提供的是平台化的系统，可以根据不同需求，配置不同的功能板卡，来实现客户的个性化需求。

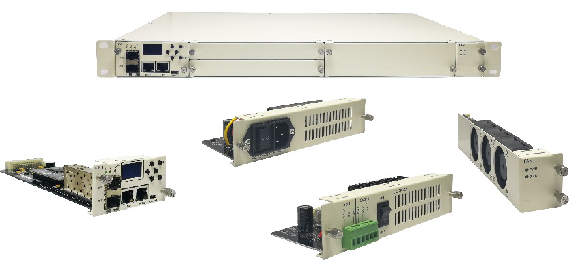

机框及组件

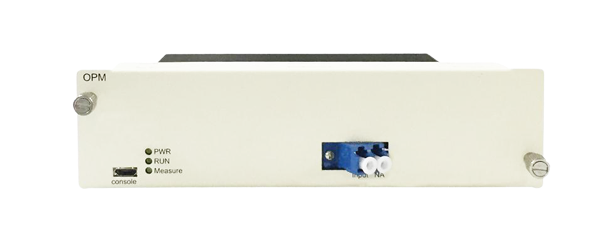

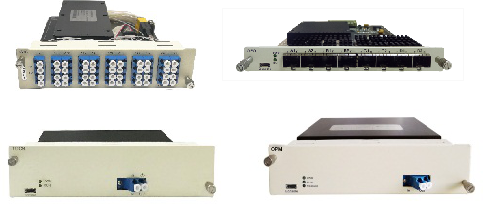

业务板卡
OTU单元
OTU单元传输单个100GE业务时，线路侧配置100G CFP2 DCO模块；传输2个100GE业务时，线路侧配置200G CFP2 DCO模块。
OTU单元能够实现业务端口光性能集中监控、彩光模块集中散热、业务开放式接入。
OTU单元由100G光模块、100G相干光模块和板卡组成。一路100G业务端到端，OTU板卡需要配置2只100G客户侧光模块及2只100G CFP2 DCO光模块，二路100G业务端到端，OTU板卡需要配置4只100G客户侧光模块及2只200G CFP2 DCO光模块。
高集成
电层和光层功能高度集成在1RU
大容量
400G/1RU相干传输容量，支持100G/200G CFP2相干模块
多业务
100GE/OTU4可选
超长传输
单跨距支持150km，多级站点可达2000km
智能面板
无需PC用户端，脱机使用，可查看业务板卡关键监控信息

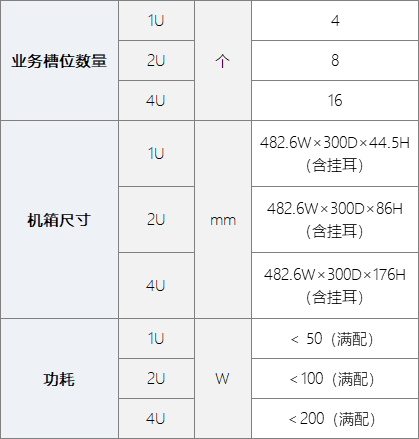

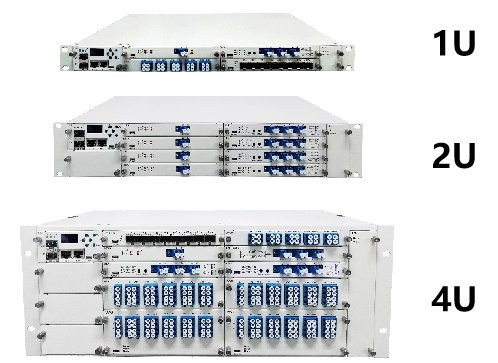

智能机框
1U，2U，4U可选
智能网管
支持WEB/SNMP/CLI网络管理

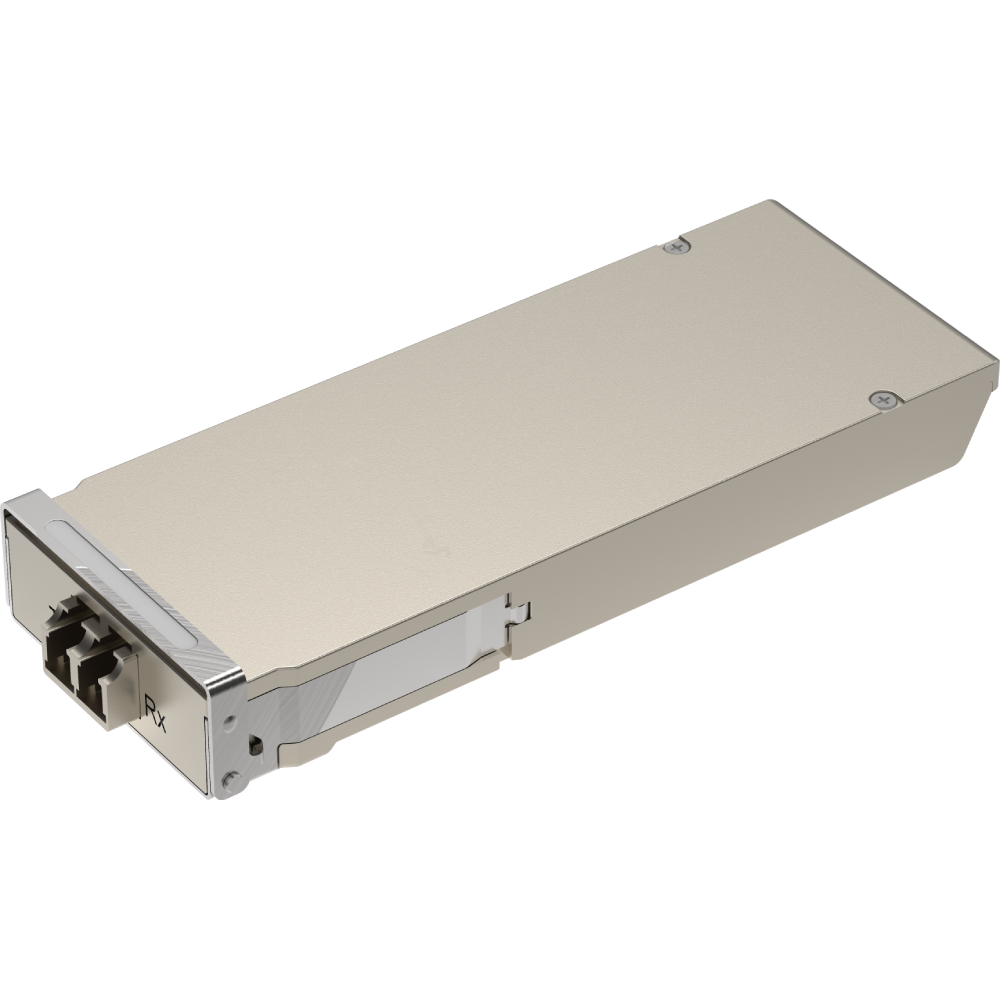

- DP-DQPSK调制方式
- 传输距离达120km(ZR)/600km(Metro)/2000km(Long haul)
- 100GE/OLT4客户端接口满足C-Band全波段可调
- 超窄线宽激光器
- 采用硅光调制技术
- 功耗：18W(ZR)，19W(Metro)，24W(1200km)
- 符合RoHS6

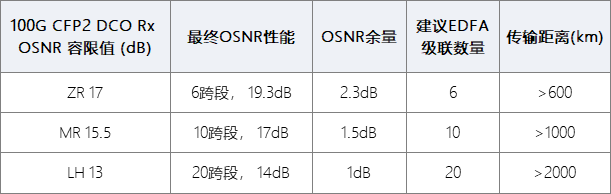

易飞扬100G CFP2 DCO具有优异的OSNR性能，在不同FEC配置模式下，100G相干系统的OSNR容限值带来的差异直接决定了EDFA可级联的数量，也限制相干系统最远传输距离。
*工程上一个EDFA跨段通常为100km，每跨段插损约25dB
业务平台机框
支持将2个100GE光信号转换为1个200G相干光信号或者将1个100GE光信号转换为1个100G相干光信号。
- 2×QSFP接口，1×CFP2接口
- 100G/200G相干光传输技术
- 创新的QPSK/16QAM可编程
- 实现单波容量100G/200G
- 1对光纤容量可达19.2Tbit/s
- 单板、模块均可热插拔，可实现20s备件更换，极致缩短维护时间
